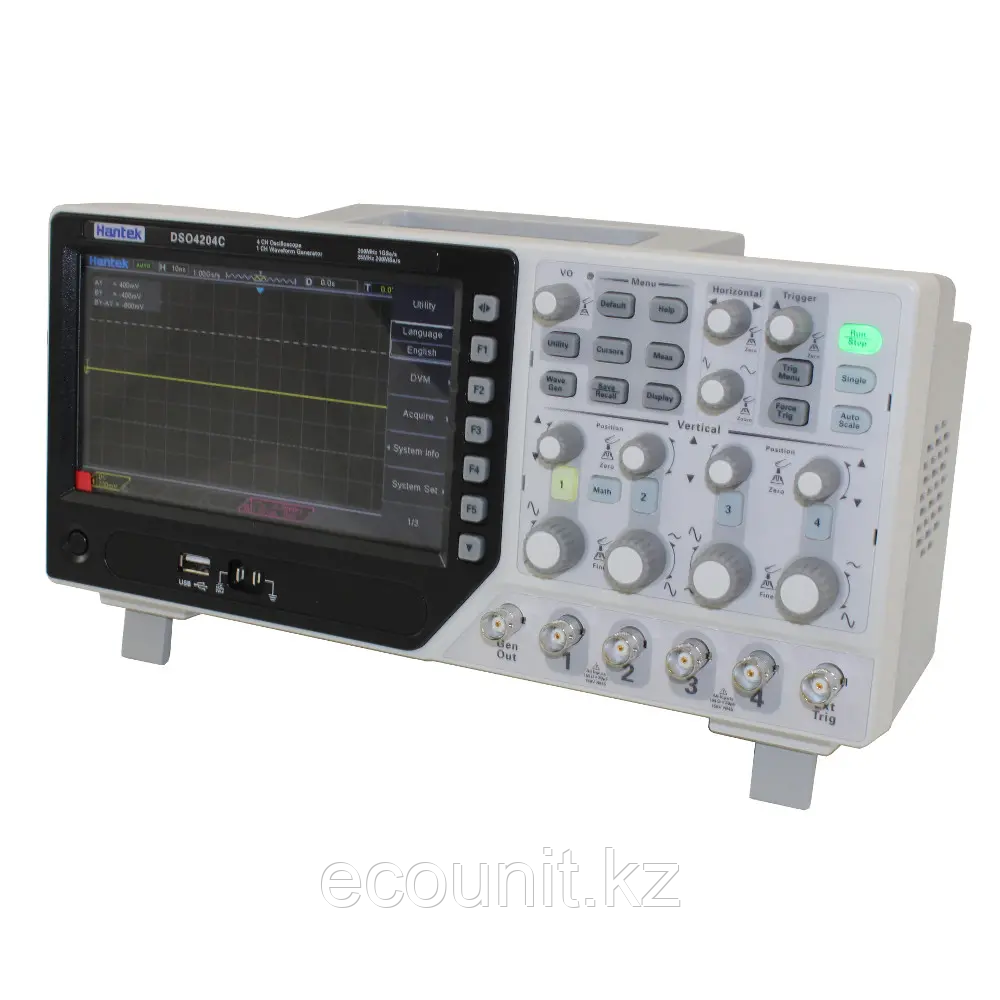

Hantek DSO-4204C Настольный осциллограф с функцией генератора сигналов

Описание:
DSO-4204C — это универсальный настольный осциллограф с широкими возможностями, который подходит как для профессионального, так и для учебного использования. Благодаря четырём каналам, встроенному генератору сигналов и широкому набору функций обработки и анализа данных, он незаменим в разработке, тестировании и настройке электронных схем.

Ключевые особенности:

• 4 независимых канала для захвата сложных сигналов.
• Аналоговая полоса пропускания до 200 МГц с минимальным временем нарастания 1,8 нс.
• Высокая точность дискретизации: до 1 ГГц (реального времени).
• Встроенный генератор сигналов с частотой до 25 МГц и 12-битным разрешением.
• Интуитивное управление: большой 7-дюймовый TFT-дисплей с разрешением 800×480 и интерфейс USB для подключения к ПК.
• Широкий набор режимов триггера (UART, CAN, SPI, I2C и другие) и автоматических измерений (32 параметра).
• Проверка шаблонов сигналов и режим X-Y.
• Компактные размеры и относительно лёгкий вес для устройства такого класса — 2,9 кг.

Технические характеристики:

• Полоса пропускания: 200 МГц.
• Чувствительность: от 500 мкВ/дел до 10 В/дел.
• Точность усиления по постоянному току: ±3%.
• Память: до 64K (делится на каналы).
• Триггер: 14 видов, включая шины UART, SPI, I2C.
• Генератор сигналов:
  • Частота: до 25 МГц.
  • Разрешение: 12 бит.
  • Максимальная амплитуда: 3,5 В.

Параметры и питание:

• Размеры: 318×109×150 мм.
• Вес: 2,9 кг.
• Питание: 120-240 В, 45-66 Гц, 30 Вт.

Преимущества:
DSO-4204C сочетает в себе функции осциллографа, генератора сигналов и частотомера, что делает его универсальным инструментом для анализа аналоговых и цифровых сигналов. Поддержка SCPI-протоколов позволяет автоматизировать измерения и интегрировать устройство в сложные тестовые стенды.

Комплектация:

• Осциллограф DSO-4204C.
• Сетевой кабель.
• Руководство пользователя.
• Щупы и аксессуары для подключения.

Применение:
Подходит для разработчиков электроники, сервисных инженеров, студентов и преподавателей технических дисциплин.
