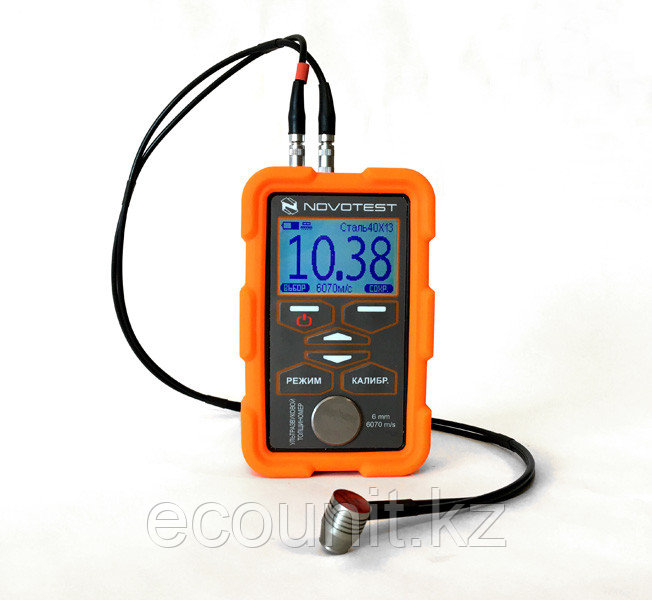

Ультразвуковой толщиномер NOVOTEST УТ-1М (обновленная версия) В РЕЕСТРЕ СИ РК
- В наличии
- Код: УТ1М
378 800 ₸
|
Основное отличие между этими 3-мя толщиномерами (УТ-1М, УТ-1М-СТ, УТ-1М-IP) в корпусе прибора, размерах, водонепроницаемости):
УТ-1М - обычный пластиковый корпус с резиновой защитой по кругу УТ-1М-СТ - стальной корпус УТ-1М-IP - водонепроницаемость от IP65 до IP67 Внимание!
Если в наличии есть версия СТ-1М (LAB) это версия с беспроводным подключением к Андроид смартфонам, расширяющая функционал устройства. Стоимость устройства с расширением (LAB) на 15% дороже указанной стоимости самого прибора.
Более подробно про расширение функционала устройства прочитайте по этой ссылке: https://my.satu.kz/media/files/348800_ut_1m_lab_android_prilozhenie.pdf
Ультразвуковой толщиномер NOVOTEST УТ-1М используется для измерения толщины сталей и сплавов, стекла, пластика, различных полимерных и иных материалов с односторонним доступом к объекту контроля. Сфера применения - емкости, трубы, сосуды, листовой металл, резервуары, строительные металлоконструкции, различные изделия сложной формы и многое другое. Прибор прост в использовании и не требует особых навыков для проведения измерений. |
В зависимости от предполагаемого диапазона толщин и материала объектов контроля прибор может быть укомплектован различными датчиками (преобразователями) на выбор заказчика.
Исполнение в корпусе снабженном съемным силиконовым противоударным бампером защищает толщиномер от повреждений при падении и иных механических воздействиях.
НАЗНАЧЕНИЕ:
- Измерение толщины изделий и конструкций из металлов и сплавов, стекла, полимерных и иных материалов при одностороннем доступе к ним.
- Определение скорости распространения ультразвука в разнообразных материалах.
ОСОБЕННОСТИ:
- возможность измерения даже грубых корродированных поверхностей
- возможность подключения разнообразных преобразователей в зависимости от материала и толщины объекта измерения
- загрузка настроек типа подключенного преобразователя из памяти прибора
- быстрая настройка ультразвукового толщиномера на объект, исходя из скорости ультразвука либо его толщины
- установка задержки в призме (компенсации нуля преобразователя)
- графический дисплей с подсветкой
- индикатор заряда батареи
- питание прибора от стандартных аккумуляторов типа АА, что позволяет заменить их на обычные батарейки при такой необходимости
- новый ударопрочный корпус со съемным силиконовым бампером (чехлом) для тяжелых условий эксплуатации
- возможность проводить измерение объектов толщиной до 100 см
- доступность тонкой настройки акустического тракта для продвинутых пользователей
- возможность отображения результата измерения в виде B-скана
- корректировка усиления непосредственно в режиме контроля
- сохранение результатов измерения в памяти прибора с возможностью выгрузки на ПК
- специальная программа для ПК с возможностью печати протокола измерений
- предустановленные в памяти прибора значения скорости распространения ультразвука для популярных материалов
| Диапазон измеряемых толщин (по стали, в зависимости от типа датчика), мм | 0,8 ... 1000 |
| Диапазон установки скорости ультразвука, м/с | 700-17000 |
| Дискретность отсчета на цифровом индикаторе, мм | 0,01 |
| Время установления показаний, с, не более | 1 |
| Основная погрешность измерения, мм | ±(0,01Т+0,05) |
| Габаритные размеры, мм | 148х90х26 |
| Рабочий диапазон температур, ° С | от -20 до +40 |
| Питание | 3 элемента питания типа АА |
| Время непрерывной работы, ч, не менее | 120 при стандартных настройках (до 200 часов с минимальными настройками) |
| Масса электронного блока с батареей, не более, кг | 0,35 |
|
СТАНДАРТНЫЕ ДАТЧИКИ (ОДИН НА ВЫБОР ЗАКАЗЧИКА):
|
НЕСТАНДАРТНЫЕ ДАТЧИКИ (ДОП. СТОИМОСТЬ):
| Тип датчика | Диапазон | Цена |
|
Высокотемпературные: Кратковременный контакт - до 250° С, долговременный - до 200° С |
диапазон 0,8 - 300 мм по стали в зависимости от типа |
Высокотемпературный П112-10 (до 200 град. Цельсия) - 148.800 тг. Высокотемпературный П112-5 (до 250 град. Цельсия) - 98.300 тг. |
| Низкочастотные: 1,25 МГц (П112-1,25-20/2) |
Для материалов с высокой степенью затухания сигнала диапазон 3,0 - 1000 мм по стали |
Низкочастотный П112-1,25-20/2 (3-1000 мм) - 52.800 тг. |

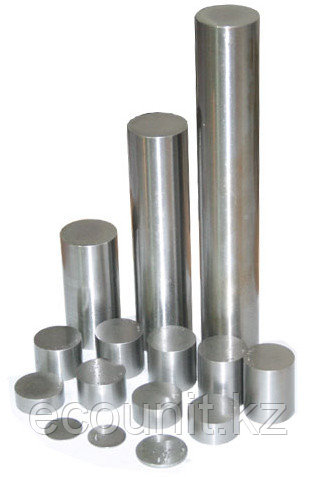

ДОПОЛНИТЕЛЬНО МОЖНО ЗАКАЗАТЬ КОМПЛЕКТ УЛЬТРАЗВУКОВЫХ СТАНДАРТНЫХ ОБРАЗЦОВ ТОЛЩИНЫ КУСОТ-180 (КМТ-176). (Только на заказ!):
 |
Комплект образцовых ультразвуковых плоскопараллельных мер толщин КМТ-176 (КУСОТ-180) создан для проверки работоспособности, настройки, а также калибровки различных ультразвуковых толщиномеров на предприятиях-изготовителях. С помощью данного комплекта стандартных образцов толщины КУСОТ-180 (КМТ-176) возможно осуществить проверку, калибровку и метрологическую аттестацию ультразвуковых толщиномеров. Комплект стандартных образцов толщины КУСОТ-180 может работать в различных диапазонах:
Комплект - это образцы разной толщины, объединенные в наборы, и упакованы в специальный кейс. |
НАИБОЛЕЕ ПОПУЛЯРНЫЕ НАБОРЫ ОБРАЗЦОВ ПРЕДСТАВЛЕНЫ НИЖЕ:
| № набора | Наименование набора | Материал образцов | Номинальные значения толщины образцов |
| №1 | Стандартные образцы толщины плоскопараллельные | Сплав Д16 | 1; 2; 3; 4; 5; 6; 7; 8; 9; 10; 12; 15; 18; 20; 25; 30; 35; 40; 45; 50; 75; 90; 100. |
| №2 | Стандартные образцы толщины плоскопараллельные | Сталь 40Х13 | 1; 2; 3; 4; 5; 6; 7; 8; 9; 10; 12; 15; 18; 20; 25; 30; 35; 40; 45; 50; 75; 90; 100. |
| №3 | Стандартные образцы толщины плоскопараллельные | Сталь 40Х13 Сплав Д16 | 200; 300; 200; 300. |
Данные образцы могут поставляться как по отдельности, так и полным набором. Компания NOVOTEST рада предложить Вам изготовление стандартных наборов КУСОТ, а также образцов толщин других номиналов, на основе любых необходимых материалов.
Комплект поставки:
- электронный блок толщиномера с защитным бампером
- стандартный датчик (один на выбор)
- 2 аккумулятора
- зарядное устройство
- руководство по эксплуатации
- контактная жидкость
- кабель для связи с ПК
- диск с ПО
- сумка с плечевым ремнем
Дополнительные опции для заказа:
- свидетельство о поверке
- дополнительные датчики различного типа
- дополнительные аккумуляторы
- дополнительное зарядное устройство
- ультразвуковой стандартный образец толщины
Работа с прибором:

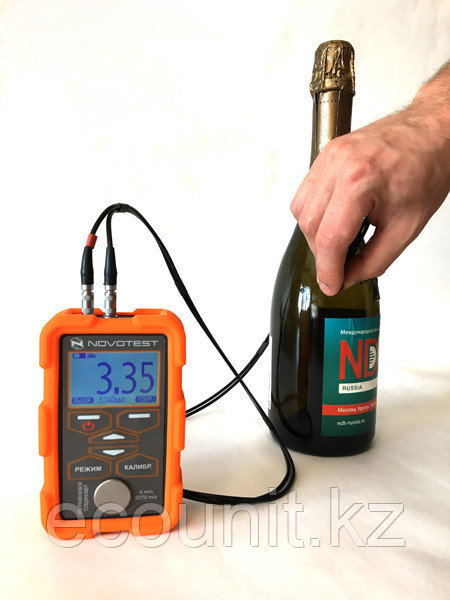

измерение толщины изделий из стекла:

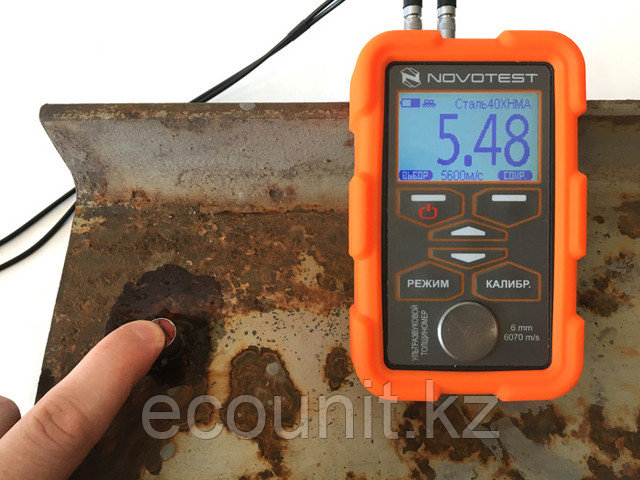

измерение толщины стенки с грубой и корродированной поверхностью:
оперативный поиск утоньшения стенки с помощью B-скана:

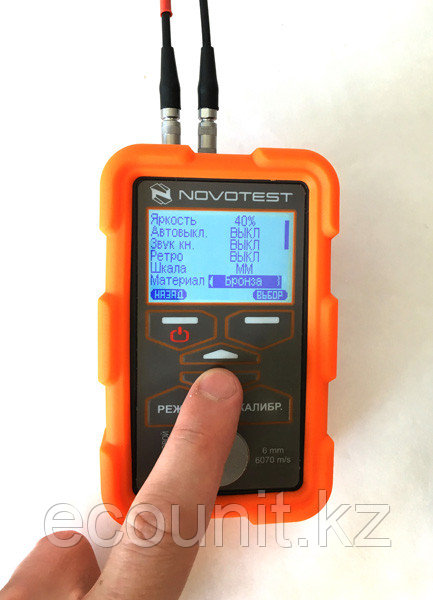

выбор материала объекта контроля в архиве прибора:
Меню прибора:
Основной раздел «Измерения»
Отображение дополнительной информации о измерении
Данные при работе в В-Скане
| Меню «Настройки» | Расширенные настройки |
 |
 |
ВИДЕО ПРИБОРА:
Общий обзор ультразвукового толщиномера NOVOTEST УТ-1М: назначение, внешний вид, корпус, особенности и комплектация.
Органы управления и меню ультразвукового толщиномера NOVOTEST: обзор и назначение кнопок и разделов меню прибора.
Режимы работы ультразвукового толщиномера NOVOTEST: Основной, Контроль и В-скан; использование сигнализации перехода установленного порога.
Проведение измерений ультразвуковым толщиномером NOVOTEST: определение толщины материала, советы по подбору датчиков.
Подготовка к работе ультразвукового толщиномера NOVOTEST: подключение датчика, выбор типа датчика и материала в меню, изменение скорости ультразвука, установка задержки в призме.
Определение скорости распространения ультразвука в материале ультразвуковым толщиномером NOVOTEST.
- Цена: 378 800 ₸
