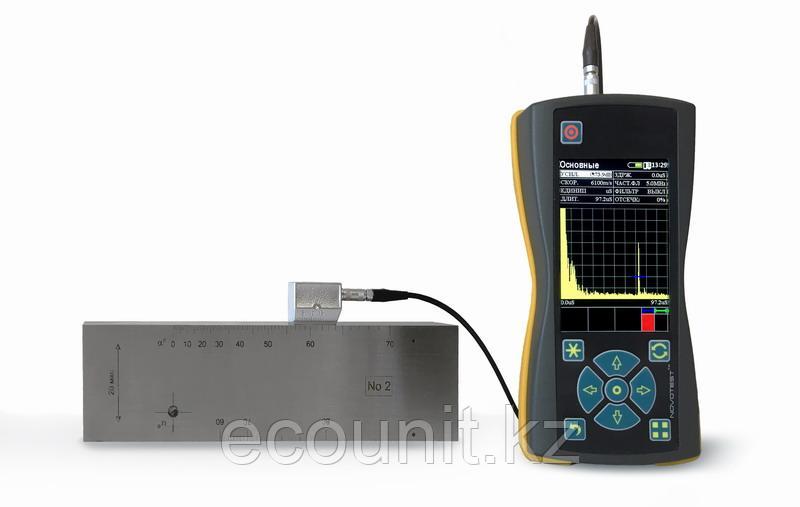

NOVOTEST УД2301-М Ультразвуковой дефектоскоп (обновленная версия) В РЕЕСТРЕ СИ РК

Самый доступный дефектоскоп общего назначения на рынке Казахстана

Ультразвуковой дефектоскоп NOVOTEST УД2301 предназначен для проведения неразрушающего контроля качества материалов, конструкций и изделий из металлов, композиционных материалов, стекла, пластика и иных материалов способных проводить ультразвук с невысокой степенью затухания.

Дефектоскоп позволяет обнаруживать различные внутренние дефекты, нарушения однородности изделий и конструкций, измерять толщину стенок с односторонним доступом к объектам контроля, проводить контроль качества сварных соединений.

Для наглядности прибор позволяет отображать сигнал в виде B-скана и проводить полный документальный контроль сохраняя результаты измерений в собственную память, с последующим переносом данных на персональный компьютер.

НАЗНАЧЕНИЕ:

• поиск внутренних дефектов в материале (нарушение однородности и сплошности, трещины, коррозия, расслоения и пр.)
• контроль качества сварных швов
• измерение толщины изделия.

Корпус прибора небольшого размера – легкий и удобный, изготовлен из ударопрочного пластика со специальными резиновыми вставками, что позволяет проводить измерения в ограниченном пространстве либо в труднодоступных участках. Небольшой вес и габариты прибора гарантируют то, что пользователь, продержав дефектоскоп всю рабочую смену в одной руке не будет испытывать неудобство и усталость, а резиновые протекторы помогут прибору не выпасть из руки и защитят углы при возможном падении. Новый четкий цветной дисплей повышенной яркости, обладает высоким разрешением 320*480 точек. Нажатием одной кнопки можно изменить ориентацию дисплея на 90 градусов, получив 4 варианта ориентации на выбор для удобства настройки под себя и левше и правше. Комплектация прибора стандартными аккумуляторами АА и возможность их замены на обычные батарейки делают его максимально приспособленным при проведении выездных работ.

Несмотря на компактный размер NOVOTEST УД2301 оснащен всеми функциями современного общепромышленного ультразвукового дефектоскопа позволяющими ему решать широкий спектр задач: от дефектоскопии крупногабаритного литья до толщинометрии тонких изделий. Пользователю «из коробки» то есть сразу и без дополнительных затрат доступны такие возможности и функции как: АСД, ВРЧ, АРД-диаграммы, DAC кривые, два вида отображения сигнала, Б-скан и многое другое.

ОСОБЕННОСТИ:

• новый яркий цветной дисплей с высоким разрешением, позволяющий работать на открытом солнце
• легкий и компактный корпус с прорезиненными вставками по бокам
• интуитивно понятный интерфейс с возможностью тонкой настройки под пользователя и решаемые задачи, изменение количества выводимых на экран параметров и их размера
• 4 варианта ориентации дисплея с возможностью поворота в любой момент
• стандартный детектированый и радио вариант отображения сигналов
• А- и B-Скан (наличие и обработка A и B разверток)
• выбор отображения (в микросекундах или в миллиметрах) шкалы развертки
• отображение хода луча, режимы заморозки и огибающей
• диапазон частоты с регулировкой от 1 до 10МГц
• 2 независимых строба, АСД для каждого из стробов с индивидуально настраиваемой логикой срабатывания (меньше/больше, контроль по фронту/пику, дополнительные уровни контроля и поиска)
• построение ВРЧ кривой в автоматическом либо ручном режиме (до 16 точек)
• возможность работы по DAC кривым (16 точек)
• работа с АРД-диаграммами
• встроенная память большого объема с возможностью хранения практически неограниченного количества настроек, преобразователей и результатов контроля
• связь с ПК, передача на него информации об измерениях и настройках
• возможность работы с любыми ПЭП
• работа от стандартных аккумуляторов типа АА, возможность их замены на обычные батарейки либо питание от power bank через разъем USB.

применение В-скана:

интерфейс программы для ПК с протоколом измерений:

КОМПЛЕКТ ПОСТАВКИ:

В стандартный комплект поставки дефектоскопа входят два стандартных пьезоэлектрических преобразователя. Дополнительные преобразователи и стандартные образцы можно заказать дополнительно при покупке прибора или дозаказать позже, в любое удобное время.

ультразвуковой дефектоскоп NOVOTEST УД2301 (электронный блок) преобразователи: тип П111 – 1 шт тип П121 – 1 шт кабель соединительный Lemo-Lemo аккумуляторы АА – 3 шт зарядное устройство кабель для подключения к компьютеру диск с ПО контактная жидкость паспорт руководство пользователя кейс.

Дополнительные опции для заказа:

• свидетельство о поверке
• дополнительные преобразователи к дефектоскопу
• дополнительные кабели к дефектоскопу
• дополнительное зарядное устройство
• стандартные образцы (СО-1, СО-2, СО-3, СО-3Р и другие)
• стандартные образцы предприятия с отражателями типа зарубка, плоскодонное сверление и другие
• стандартные образцы предприятия для настройки глубиномера (ступенька)
• контактная жидкость (гель) для ультразвукового контроля

ВИДЕО О ПРИБОРЕ:

Общий обзор ультразвукового компактного дефектоскопа NOVOTEST УД2301: назначение, внешний вид, корпус, основные функции, меню и комплектация. первое знакомство.

Настройка преобразователей в дефектоскопе NOVOTEST УД2301: способы определения задержки в призме прямого и наклонного ПЭП, измерение угла ввода и стрелы наклонного преобразователя.
