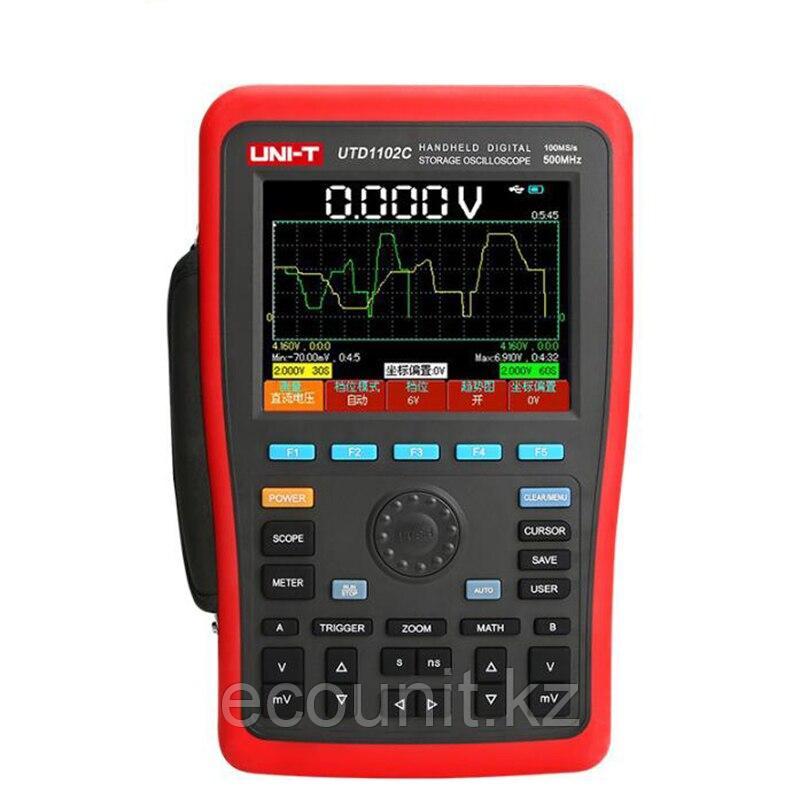

Модель: UTD1102C
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 500 Мвыб/с
Автономное батарейное питание до 3-х часов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTD1102C
Характеристики портативного осциллографа | |
Полоса пропускания | 100 МГц |
Количество каналов | 2 |
Максимальная частота дискретизации в реальном времени | 500 МВыб / с |
Входные параметры | |
Развязка входа | DC, AC, GND |
Входной импеданс | 1 МОм ± 2 %, 21 пФ ± 3 пФ |
Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
Максимальное входное напряжение | ± 400 Vrms |
Горизонтальная система | |
Интерполяция формы волны | линейная |
Глубина хранения | 7,5 Кб |
Коэффициент развёртки | 5 нс / дел - 50 с / дел |
Точность измерения времени интервала (полная полоса пропускания) | одиночный: ± (1 интервал времени выборки + 50 ppm х чтение + 0,6 нс) > 16 средних значений: ± (1 интервал времени выборки + 50 ppm х чтение + 0,4 нс) |
Вертикальная система | |
Вертикальное разрешение | 8 бит |
Вертикальная развёртка | 5 мВ / дел - 50 В / дел на входе BNC |
Время нарастания | ≤ 3.5 нс |
Диапазон вертикального смещения | ± 10 дел |
Ограниченная полоса пропускания | 20 МГц |
Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
Точность усиления постоянного тока | ± 3% при вертикальной развертке от 10 мВ / дел до 50 В / дел ± 4% при вертикальной развертке от 5 мВ / дел |
Точность измерения постоянного тока (режим средней выборки) | Когда вертикальный сдвиг равен нулю и N ≥ 16: ± (4% x чтение + 0,1 дел + 1 мВ) и 5 мВ / дел ± (3% x чтение + 0,1 дел + 1 мВ) и 10 мВ / дел ~ 50 В / дел Когда вертикальный сдвиг не равен нулю и N ≥16: ± (3% x (чтение + чтение вертикального сдвига) + (1% x чтение вертикального сдвига)) + 0,2 деления) Установите от 5 мВ / дел до 200 мВ / дел плюс 2 мВ Установочное значение > 200 мВ / дел - 50 В / дел, плюс 50 мВ |
Точность измерения разности напряжения | При идентичных настройках и условиях окружающей среды берется разность напряжений (ΔV) между двумя точками осциллограммы после усреднения ≥ 16 полученных осциллограмм: ± (3% x чтение + 0,05 деления) |
Система синхронизации | |
Режимы триггера | фронт, длительность импульса, видео, альтернативный |
Диапазон уровня запуска триггера | CH1, CH2: ± 5 деления от центра экрана |
Точность уровня триггера, применяемая к сигналам ≥ 20 нс времени нарастания или спада | CH1, CH2: 0,3 дел * В / дел в пределах ± 4 деления от центра экрана |
Возможность предварительного запуска | нормальный режим / режим сканирования, предпусковой / отложенный запуск. Глубина предварительного запуска регулируется |
Диапазон удержания триггера | 40 нс - 1,5 нс |
Запуск по фронту | |
Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
Источник запуска | CH1, CH2 |
Запуск по длительности импульса | |
Условие запуска | положительная полярность импульса >, <, = |
отрицательная полярность импульса >, <, = | |
Источник запуска | CH1, CH2 |
Диапазон задержки запуска | 40 нс - 6,4 с |
Запуск по видео сигналу | |
Чувствительность | 2 дел от пика к пику |
Система | NTSC / 525, PAL / 625 |
Система измерения | |
Курсорные измерения | разность напряжений между курсорами ΔV разность времени между курсорами ΔT |
Автоматическое измерение | отображение курсора разрешено во время автоматического измерения. Всего 27 измерений: от пика до пика, амплитуды, максимума, минимума, верха, низа, среднего значения, среднего, среднеквадратичного значения, перерегулирования, предварительной съемки, частоты, цикла, времени нарастания, времени спада, положительного импульса, отрицательного импульса, положительного режима работы, отрицательного коэффициента заполнения, задержка нарастания |
Мультиметр | |
Максимальное разрешение | 6000 отсчетов |
Режимы тестирования | напряжение, ток, сопротивление, емкость |
Автоматический диапазон | есть |
Напряжение постоянного тока | 1000 В, с точностью ± (1% + 5) |
Напряжение переменного тока (45 Гц - 400 Гц) | 700 В, с точностью ± (1,2% + 5) при частоте < 200 Гц, ± (1,5% + 5) с частотой ≥ 200 Гц |
Постоянный ток | 6 мА, 60 мА, 600 мА, с точностью ± (1.2% + 5) 6 А с точностью ± (1,5% + 5) |
Переменный ток (45 Гц - 400 Гц) | 6 мА, 60 мА, 600 мА, с точностью ± (2% + 5) 6 А с точностью ± (2,5% + 5) |
Сопротивление | 6 кОм, 60 кОм, 600 кОм, с точностью ± (1.2% + 5) 600 Ом, 6 МОм, 60 МОм, с точностью ± (1,5% + 5) |
Емкость | 6 нФ, 6 мФ, с точностью ± (5% + 10) 60 нФ, 600 нФ, 6 мкФ, 60 мкФ, 600 мкФ, с точностью ± (4% + 5) |
Общие характеристики | |
Дисплей | 5,7 дюймов, TFT ЖК - экран, 320 х 240 |
Питание | 100-240 В AC RMS, 45-440 Гц, CAT II |
Потребляемая мощность | < 20 Вт |
Батарея | литий ионная 7.4 В, емкость 4400 мАч, 3 часа работы без подзарядки |
Метод охлаждения | принудительное охлаждение вентилятора |
Интерфейс | USB |
Максимальное разрешение | 5999 |
Диодные измерения | есть |
Режимы измерения | автоматический / ручной (для измерения тока доступен только ручной режим) |
Рабочая температура | от 0°С до 40°С |
Влажность | < +35°С: 90% RH +35°С - +40°С: ≤ 60% RH |
Габариты | 268 х 168 х 60 мм |
Вес нетто | 1800 г |
Комплектация | портативный осциллограф UNI-T UTD1102C - 1 шт |
щупы для осциллографа - 2 шт измерительные провода - 1 комплект блок питания - 1 шт кабель питания - 1 шт преобразователь тока в напряжение - 2 шт |
